Gruntowy Wymiennik Ciepła (GWC) do rekuperacji – czy to się w ogóle opłaca? Analiza i kalkulator opłacalności

Jako lokalna firma instalacyjna działająca na terenie Warszawy i okolic, każdego tygodnia doradzamy inwestorom w wyborze optymalnych systemów HVAC. Klienci planujący budowę energooszczędnego domu często pytają nas, jaka pompa ciepła do domu 150m2 będzie najlepsza i czy warto dołożyć do systemu rekuperacji Gruntowy Wymiennik Ciepła (GWC). Wokół tego drugiego rozwiązania narosło mnóstwo marketingowego przekazu obiecującego darmowe chłodzenie latem i ogromne oszczędności na ogrzewaniu zimą.

Postanowiliśmy powiedzieć „sprawdzam” i pokazać Wam, jak parametry GWC wyglądają na chłodno – opierając się na prawach fizyki i twardych danych liczbowych, a nie folderach reklamowych.

Czym właściwie jest GWC i jak współpracuje z rekuperacją?

Gruntowy Wymiennik Ciepła to instalacja ukryta w ziemi, której zadaniem jest wstępne podgrzanie powietrza wentylacyjnego czerpanego z zewnątrz zimą oraz jego schłodzenie latem, zanim trafi ono do rekuperatora (centrali wentylacyjnej). Wykorzystuje się tu fakt, że na głębokości ok. 2 metrów temperatura gruntu jest znacznie stabilniejsza niż temperatura powietrza na zewnątrz. W zależności od miesiąca waha się ona w przedziale od ok. 6 do 14 stopni Celsjusza.

Na rynku najczęściej spotykamy:

• GWC rurowe – system rur z tworzywa sztucznego zakopanych w gruncie, przez które bezpośrednio przepływa powietrze.
• GWC żwirowe – wykop wypełniony płukanym żwirem, przez który filtrowane i ogrzewane jest powietrze.
• GWC glikolowe – układ zamknięty z rur wypełnionych roztworem glikolu, który odbiera ciepło z gruntu i przekazuje je do wymiennika lamelowego umieszczonego przed rekuperatorem.

Brzmi świetnie, prawda? Zobaczmy jednak, jak te zyski mają się do nowoczesnych urządzeń wentylacyjnych i grzewczych.

Czy GWC realnie obniża koszty ogrzewania zimą? (Policzmy to!)

Głównym argumentem sprzedażowym GWC jest „darmowe” podgrzewanie powietrza mroźną zimą. Intuicja podpowiada, że skoro podgrzejemy powietrze wchodzące do domu, to dużo zaoszczędzimy. Fizyka mówi jednak coś innego, ponieważ nowoczesne rekuperatory odzyskują z powietrza wywiewanego od 85% do nawet 95% ciepła.

Sprawdźmy to na konkretnych liczbach. Załóżmy, że w domu mamy temperaturę 20°C, a na zewnątrz panuje mróz -10°C. Rekuperator ma realną sprawność odzysku ciepła na poziomie 90% (czyli 0,9).

Do obliczeń wykorzystamy wzór na temperaturę nawiewu:

(gdzie $\eta$ to sprawność rekuperatora)

Wariant 1: Sama rekuperacja (bez GWC)

Powietrze wchodzi z zewnątrz z temperaturą -10°C.

Temperatura nawiewu = -10°C + 0,9 * (20°C – (-10°C)) = -10°C + 0,9 * 30°C = 17,0°C

Wariant 2: Rekuperacja wsparta GWC

Jeżeli GWC podniesie temperaturę powietrza na czerpni z -10°C do +4°C:

Temperatura nawiewu = 4°C + 0,9 * (20°C – 4°C) = 4°C + 0,9 * 16°C = 18,4°C

Wniosek? Mimo że GWC wykonało ogromną pracę i podgrzało mroźne powietrze aż o 14 stopni, to do Twoich pomieszczeń wpadnie powietrze cieplejsze zaledwie o 1,4°C. Rekuperator o wysokiej sprawności i tak wykonałby większość tej pracy samodzielnie.

Jeśli Twój dom ogrzewa nowoczesna pompa ciepła pracująca ze średnim współczynnikiem sezonowym (SCOP) na poziomie 3,6 (co pod Warszawą jest standardem), koszt wyprodukowania tej śladowej ilości energii przez pompę wynosi zaledwie kilka-kilkanaście złotych miesięcznie.

Oszczędność na grzałce elektrycznej – czy to ratuje GWC?

Istotnym czynnikiem staje się zużycie energii przez wstępną grzałkę elektryczną w rekuperatorze. Standardowe rekuperatory z wymiennikiem przeciwprądowym uruchamiają ją przy mrozach rzędu -3°C do -5°C, aby chronić wymiennik przed zamarznięciem. GWC podnosząc temperaturę powietrza sprawia, że grzałka się nie włącza.

Koszt pracy takiej grzałki przez całą zimę w centralnej Polsce to zazwyczaj od 100 do 250 zł rocznie. Zysk ten jednak drastycznie maleje, gdy wybierzesz nowocześniejszą centralę:

• Rekuperatory z wymiennikiem entalpicznym (odzyskiem wilgoci): Dzięki transferowi wilgoci, proces szronienia przesuwa się w dół, nawet do poziomu -10°C. Przez to czas pracy grzałki w skali całego roku jest minimalny.
• Rekuperatory z wymiennikiem obrotowym: W urządzeniach takich jak polecane i montowane przez nas centrale Komfovent z serii Domekt (wymiennik obrotowy sorpcyjno-entalpijny), problem szronienia w zasadzie nie występuje.

Wniosek: Przy zastosowaniu rekuperatora z wymiennikiem obrotowym lub wymiennikiem przeciwprądowym entalpicznym, GWC nie ma najmniejszego sensu ekonomicznego, a czas zwrotu z tej inwestycji zazwyczaj przekracza 50 lat.

Chłodzenie domu za pomocą GWC latem – ile energii realnie zyskujemy?

To najczęstszy powód, dla którego klienci chcą montować GWC. Obiecuje się im darmową klimatyzację. Rzućmy okiem na fizykę.

Wyobraźmy sobie upalny lipcowy dzień pod Warszawą. Parametry:

• Temperatura w domu: 24°C
• Temperatura powietrza wpadającego do rekuperatora po przejściu przez GWC: 15°C
• Przepływ powietrza (górna granica dla domów jednorodzinnych ~150 m²): 300 m³/h

Możemy to łatwo policzyć, stosując uproszczony wzór fizyczny na moc cieplną (uwzględniający gęstość i ciepło właściwe powietrza):

Moc [W] = Przepływ [m³/h] × 0,34 × Różnica temperatur

Moc chłodnicza = 300 × 0,34 × (24 – 15) = 300 × 0,34 × 9 = 918 W

Uzyskujemy moc chłodniczą na poziomie niecałego 1 kW. To pozwoli obniżyć temperaturę w większości domów o ok. 1°C, a w bardzo optymistycznym wariancie (przy efektywnym zasłonięciu okien przed słońcem) o 2°C.

Dla porównania: słońce świecące przez okna generuje gigantyczne zyski ciepła. Zaledwie 2 m² niezacienionego okna od strony nasłonecznionej (południowy wschód, południe, południowy zachód) potrafi wygenerować około 800 W chwilowego zysku ciepła – czyli prawie tyle, ile wynosi moc chłodnicza całego układu GWC dla całego domu!

Jak klimatyzacja domowa deklasuje GWC?

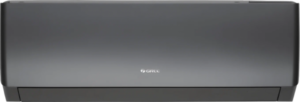

Całkowita energia chłodnicza dostarczona przez GWC przy przepływach 200-300 m³/h przez cały sezon letni to zazwyczaj 400 – 800 kWh. Zobaczmy, ile kosztowałoby wyprodukowanie takiej samej ilości chłodu za pomocą ściennego klimatyzatora (splita).

Przyjęto koszt energii elektrycznej na poziomie ok. 1,15 zł/kWh.

Zamiast wydawać 20 tysięcy złotych na GWC, które zaledwie „zbije” temperaturę o 1 stopień, znacznie rozsądniej jest zainwestować w lepszy, bardziej sprawny rekuperator oraz klasyczną klimatyzację, która realnie schłodzi budynek i dodatkowo dużo efektywniej osuszy powietrze.

Jakie są najczęstsze błędy i zagrożenia przy montażu GWC? (Uwaga na instalacje „zrób to sam”)

Z powodu wysokich kosztów instalacji, część inwestorów decyduje się na wykonanie GWC na własną rękę w celu minimalizacji wydatków. Niestety, często prowadzi to do poważnych błędów:

• Użycie nieodpowiednich rur: Powszechnym błędem jest stosowanie zwykłych pomarańczowych rur kanalizacyjnych (PCV). Rury te mają dość grube ścianki i w konsekwencji większy opór cieplny niż cienkościenne rury dedykowane do systemów GWC (co obniża efektywność całego układu). Również nie mają atestów do transportu powietrza, którym potem oddychamy. Istnieje ryzyko, że z czasem mogą wydzielać niepożądane zapachy czy uwalniać uwięzione w strukturze związki chemiczne, a przede wszystkim – brakuje w nich odpowiednich warstw antybakteryjnych (np. z jonami srebra), które w profesjonalnych rurach zapobiegają rozwojowi drobnoustrojów.
• Brak zachowania odpowiednich spadków: W GWC latem wykrapla się woda (kondensat). Nierówne ułożenie rur tworzy zastoiska wodne.
• Brak odpływu do studzienki chłonnej: Niewłaściwe odprowadzenie wilgoci stwarza w rurach środowisko idealne do rozwoju grzybów i innych drobnoustrojów, które następnie są wtłaczane do budynku.

Z drugiej strony, szukając maksymalnych korzyści, wiele osób decyduje się na profesjonalny montaż systemów GWC bezprzeponowych (np. żwirowych lub płytowych). W tych rozwiązaniach powietrze ma bezpośredni kontakt z gruntem lub kruszywem. Inwestorzy wybierają je ze względu na dodatkowe zalety, m.in. naturalną filtrację powietrza oraz wyższą efektywność cieplną – przepływające powietrze może osiągnąć temperaturę znacznie bliższą temperaturze gruntu niż w klasycznych, szczelnych GWC rurowych.

Trzeba jednak głośno powiedzieć, że systemy te są nie tylko dużo droższe w budowie, ale nie są również pozbawione poważnych wad i zagrożeń:

• Zalanie przez wody gruntowe: Wymienniki bezprzeponowe (żwirowe) są ekstremalnie wrażliwe na warunki hydrologiczne panujące na działce. W wielu rejonach Warszawy i okolicach (takich jak Wawer, Wilanów, Białołęka czy tereny wzdłuż Wisły) poziom wód gruntowych bywa bardzo wysoki i zmienny. Wiosenne roztopy lub intensywne ulewy mogą doprowadzić do podtopienia złoża żwirowego. W takiej sytuacji woda zanieczyszczona gruntowo stoi w wymienniku, częściowo lub całkowicie blokując przepływ powietrza i zmieniając układ w niebezpieczne siedlisko pleśni.
• Zwiększona ekspozycja na radon (problem często przemilczany): To niezwykle ważna kwestia zdrowotna, o której wykonawcy systemów bezprzeponowych bardzo rzadko wspominają. Radon (Rn-222) to naturalnie występujący, radioaktywny gaz glebowy, który uwalnia się ze skał i przenika do ziemi. Ponieważ w GWC bezprzeponowym powietrze omywa bezpośrednio grunt lub nawiezione kruszywo (np. żwir z domieszkami granitowymi, który może mieć podwyższoną promieniotwórczość), otwiera to drogę dla radonu prosto do strumienia powietrza wentylacyjnego. W ten sposób nieświadomie pompujemy ten gaz prosto do naszego domu. (Warto zaznaczyć, że GWC rurowe lub glikolowe nie mają tego problemu, ponieważ tworzą dla gazów fizyczną, szczelną barierę).

Oblicz opłacalność GWC dla swojego domu – nasz autorski kalkulator

Ponieważ liczenie na „wyczucie” w branży HVAC nie ma racji bytu, a w sieci pełno jest marketingowego bełkotu bez danych czarno na białym, stworzyliśmy dedykowany Kalkulator Opłacalności GWC.

Narzędzie to bazuje na dokładnych fizycznych modelach i pozwala ocenić, czy w Twoim przypadku instalacja w ogóle ma sens, ile chłodzenia może zapewnić i jak długo będzie się zwracać.

Przetestuj swoje parametry tutaj: https://kalkulator-gwc.vercel.app/
